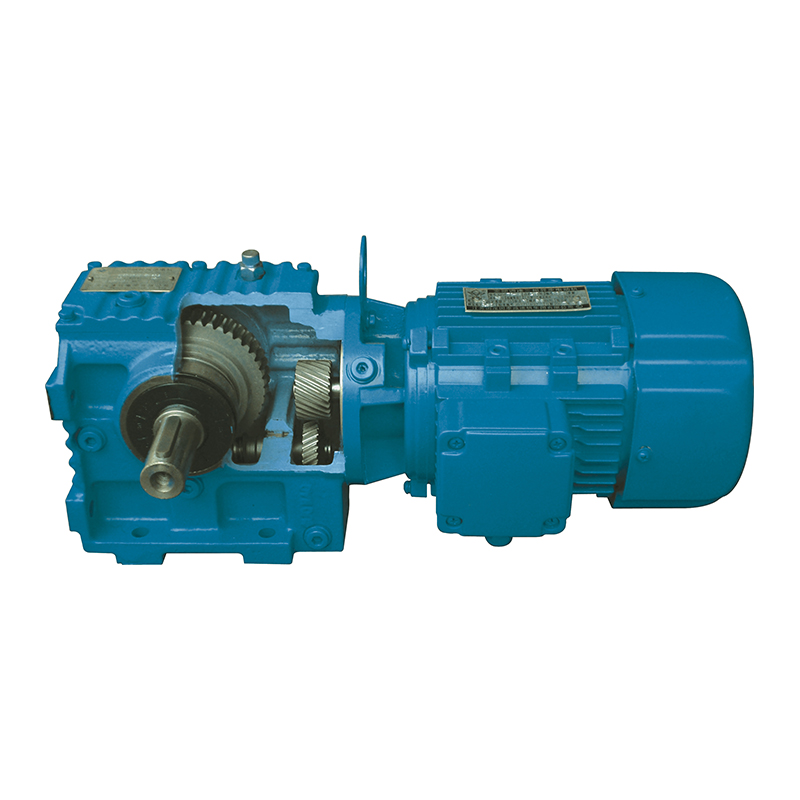

Los motorreductores de tornillo sin fin de la serie S le ofrecen una enorme variedad de tamaños, relaciones de transmisión y tamaños de motor.
Características Características
◆ gran relación de velocidad
La reducción de dos etapas, la transmisión suave, puede tener una relación de velocidad mayor.
◆ innovador
Engranaje helicoidal y engranaje helicoidal compuesto por reductor, entrada y salida en un espacio escalonado.
◆ alta eficiencia
Diseño de alta eficiencia, combinación modular, estructura compacta, apariencia liviana y hermosa.
◆ ruido bajo
Clasificación de relación de velocidad fina, baja vibración, bajo ruido.
Tipo de modelo | S / SA / SAF | |
TIPO TAMAÑO | 39 /49 ..... 99 / 109 | |
RANGO DE TORSIÓN | [Nuevo Méjico] | 8 ~ 8425 |
RANGO DE RELACIÓN | 5,36 ~ 12901 | |
RANGO DE PODER | kilovatios | 0,12 ~ 30 |

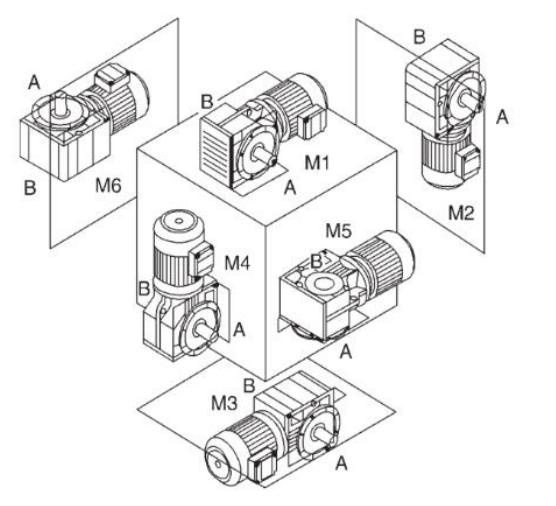

Descripción de las disposiciones de montaje
Motor M1 montado horizontalmente, la base de la unidad está en la parte inferior. El motor M2 está montado verticalmente hacia abajo. Motor M3 montado horizontalmente, la base de la unidad está en la parte superior. El motor M4 está montado verticalmente hacia arriba. Motor M5 montado horizontalmente, si se coloca en la posición M1, El lado izquierdo de la unidad gira hacia abajo (punto de vista: hacia el lado del motor). Motor M6 montado horizontalmente, si se coloca en la posición M1, El lado izquierdo de la unidad gira hacia arriba (punto de vista: hacia el lado del motor). |  |
